EE小新2026硬件实战线下培训

课程核心体系

本课程为不同基础学员量身打造阶梯式教学体系，覆盖零基础理论到企业级实战全流程，既包含入门必备理论框架，也为有基础学员提供系统化进阶模块，直击职场痛点，无缝衔接实际工作需求！

通过系统紧凑的学习，不仅能建立扎实的硬件知识体系，还能通过多个小型实战项目获得全方位综合锻炼，同时覆盖简历撰写、笔试核心考点、面试流程实操，助力快速实现职业目标！

课程特点

周期灵活，授课形式多元
学练结合，全程实操辅导
内容全链路，层层递进
实战驱动，项目落地
配套完善，保障学习进度

适合人群

零基础入门者：无硬件设计基础，计划转行的职场新人
电子相关专业学习者：理论扎实但缺乏实操的在校学生
职场技能提升者：电子维修/嵌入式软件等想补充硬件设计能力的在职人员
项目实操需求者：有硬件开发需求，不会EDA软件/调试/EMC设计的技术人员
深耕硬件领域从业者：想系统化掌握电源设计/射频/4G/5G模组的工程师

课程目标

掌握硬件开发全流程，理解核心设计逻辑，能独立完成从需求分析到PCB打板的完整项目设计，适配企业硬件工程师岗位需求！

熟练完成电阻/电容/电感/二极管/三极管/MOS管选型与参数计算
精通立创EDA/AD/Si9000，独立绘制原理图、设计PCB并完成DRC检查
熟练使用万用表/示波器，完成电路测试、纹波/噪声测量与故障排查
独立设计LDO/BUCK/BOOST板级电源电路，完成焊接/测试/Multisim仿真
了解EMC设计基础与ESD测试整改，理解SI/PI核心概念并解决信号/电源完整性问题
规范编写HSI软硬件接口文档，输出专业企业级硬件设计文件

课程大纲

理论与项目实操训练	内容说明
Multisim 原理仿真验证	融会贯通电子基础理论、EDA 工具、方案设计、元器件选型、原理图绘制、电路分析、仪器仪表使用、EMC、常用文档编写等内容
元器件入门基础--实战关键参数讲解
ARM 嵌入式硬件基础
EMC 电磁兼容基础
SI 信号完整性基础
PI 电源完整性基础
电子元器件 PCB 封装设计
Polar Si9000 软件使用

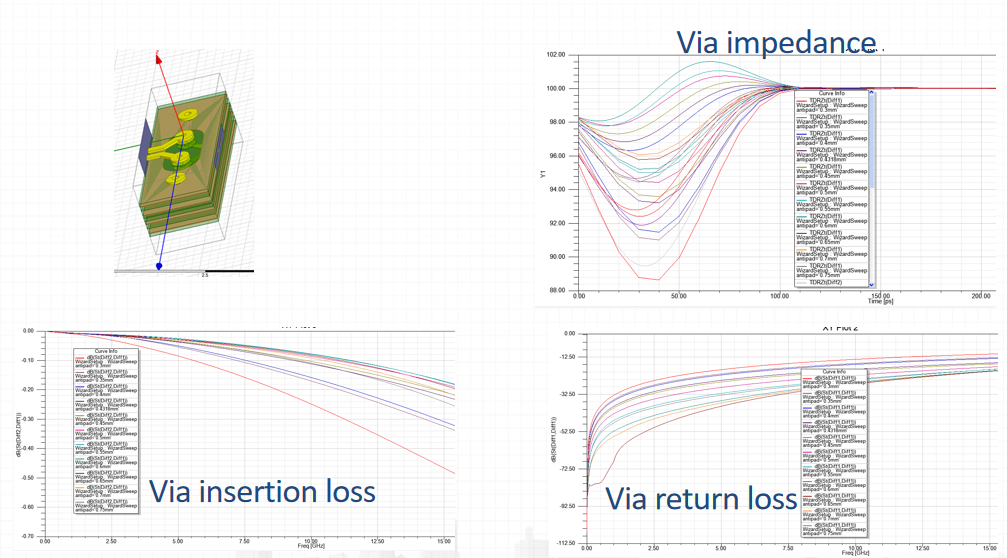

PCB 叠层与阻抗仿真

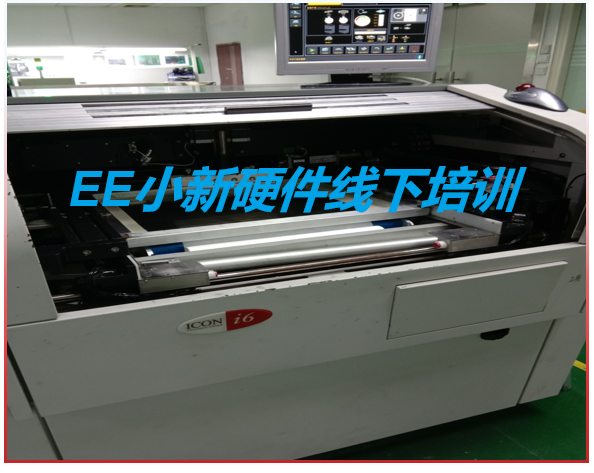

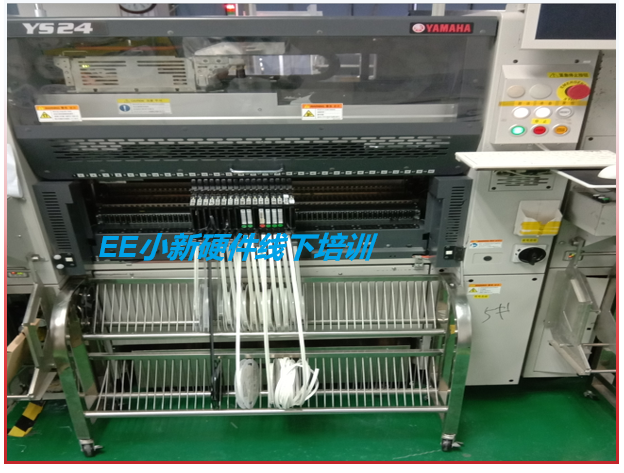

PCB 制造工艺、SMT 焊接装配工艺
嘉立创 PCB 制版下单流程
软硬件接口文档编写 HSI
PCB Layout 设计指导书制作
智能闹钟设计、焊接、调试
射频入门实战--物联网项目、焊接、调试

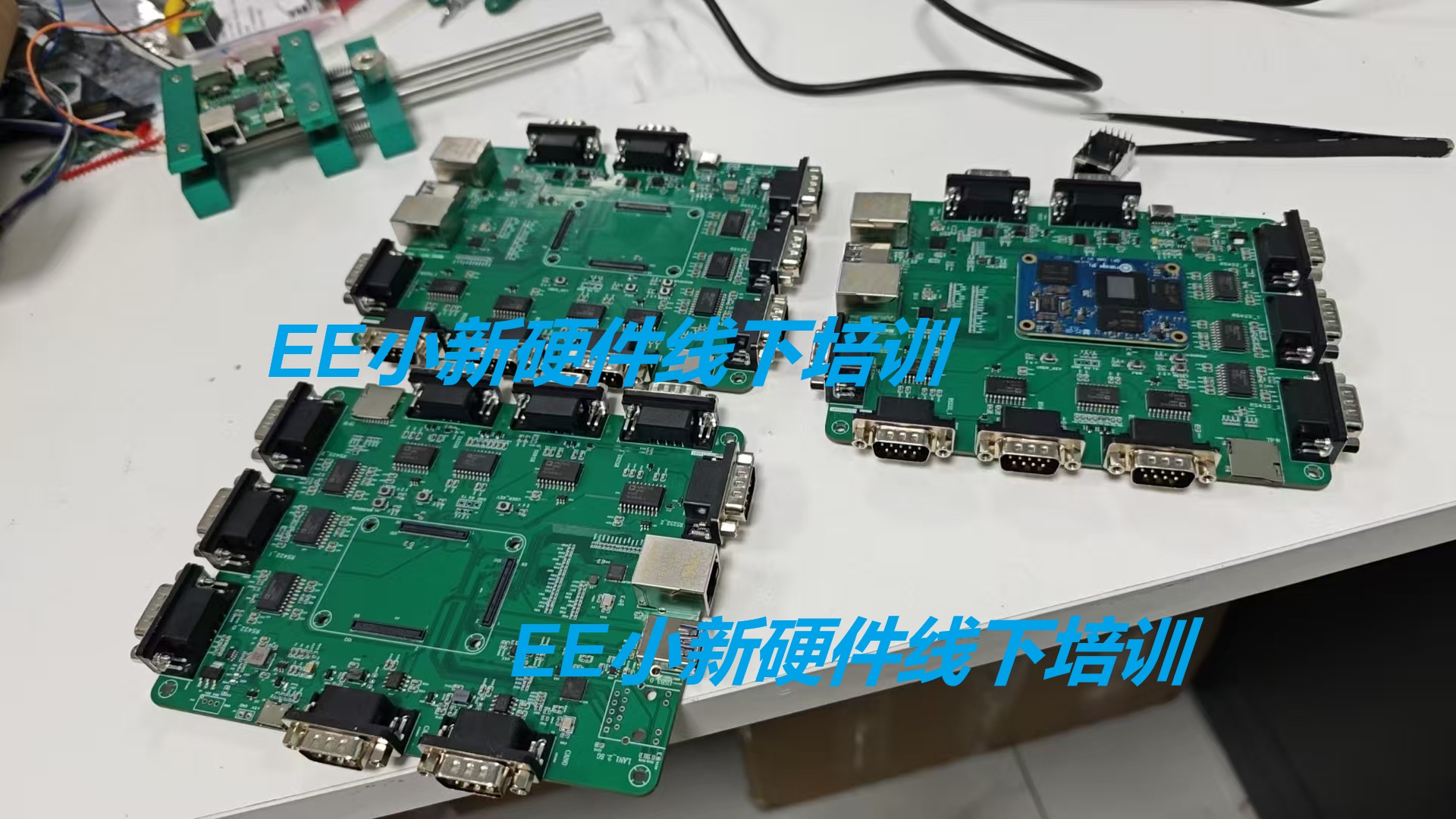

工控 4G 通讯硬件设计、焊接、调试
LDO 电源设计、焊接、调试
BUCK 电源设计、焊接、调试
BOOST 电源设计、焊接、调试
负压电源设计、焊接、调试
PMIC 电源设计、焊接、调试

培训项目

1. USB2.0 HUB设计
2. USB3.0 HUB设计
3. 千兆以太网交换机设计
4. BUCK电路设计
5. BOOST电路设计
6. PMIC电路设计
7. 60w反激电源设计
8. AI智能陪伴玩具设计
9. 智能闹钟设计
10. 物联网射频项目设计
11. 智能水阀电机控制项目

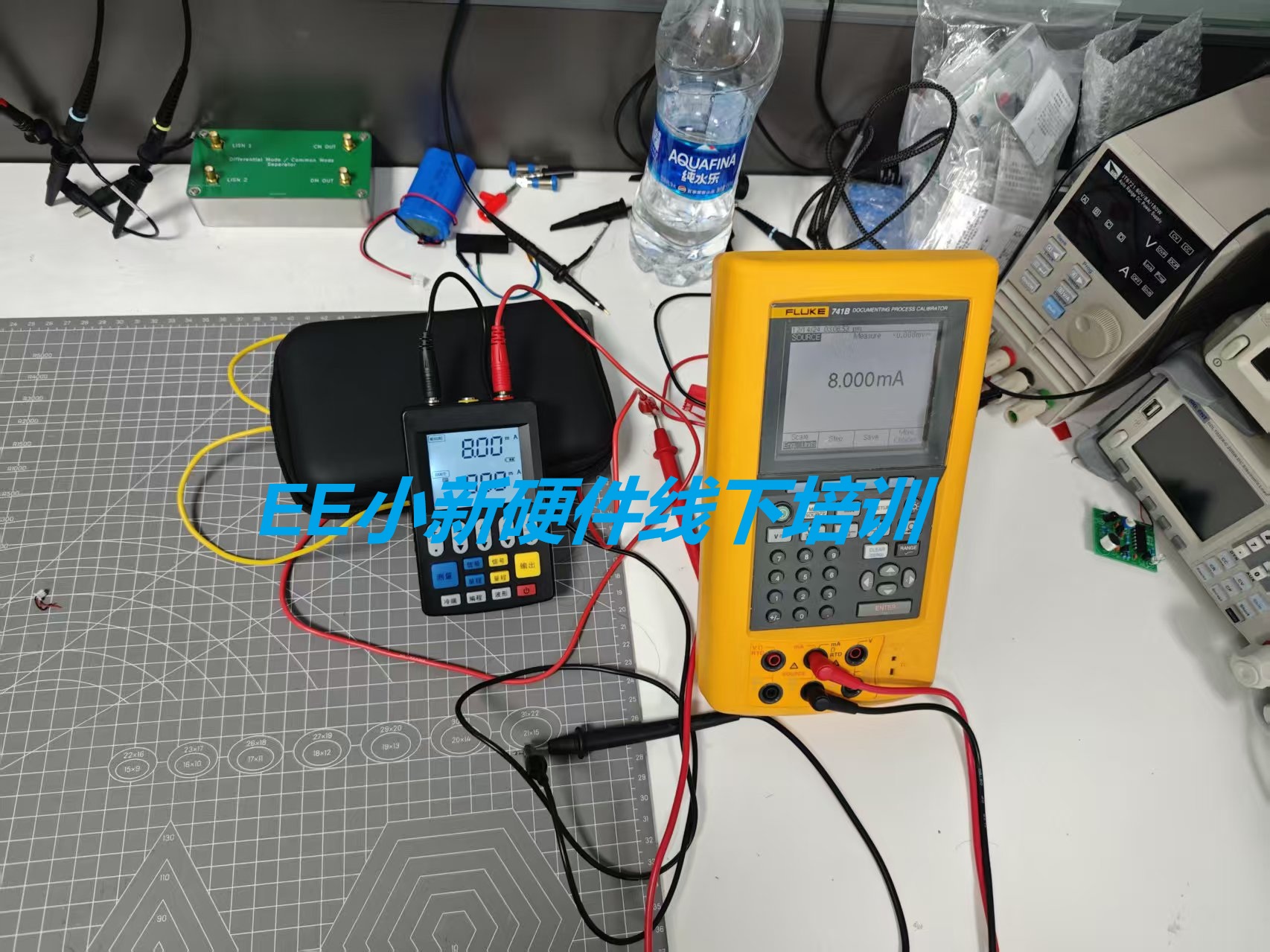

12. 工业现场4-20mA电流和电压信号输出

第一阶段：电路设计基础与仪器实操

阶段目标：吃透硬件设计底层原理，精通主流设计工具全操作，熟练使用万用表/示波器等测试设备，掌握专业需求分析方法，搭建完整的硬件设计入门能力框架，能独立完成单页原理图绘制与PCB基础设计。

授课方式：小班授课

配套资源：电子实验工具包+可调稳压电源/电桥/信号发生器等设备+AD/立创EDA/Multisim仿真软件

01 硬件设计基础原理与元器件应用

硬件开发全流程系统性讲解，梳理从需求到打板落地的核心环节
STM32F103单片机开发板设计案例演示，理解硬件产品设计逻辑
阻容感基础特性、选型计算与实际电路应用技巧+实操练习
二极管/三极管/MOS管分类、原理与驱动电路设计+综合实操
比较器核心原理（虚短、虚断）讲解，掌握选型与阈值比较电路设计

02 硬件原理图与PCB设计

EDA设计工具界面认知、核心功能与常用快捷键讲解
原理图/PCB封装制作，绘制规范与封装库搭建
原理图绘制、DRC检查，网络表生成与PCB导入校验
PCB板框/叠层/阻抗设计，飞线引导法布局与模块化布线实操
PCB DRC最终检查，Gerber文件导出与嘉立创制板下单全流程

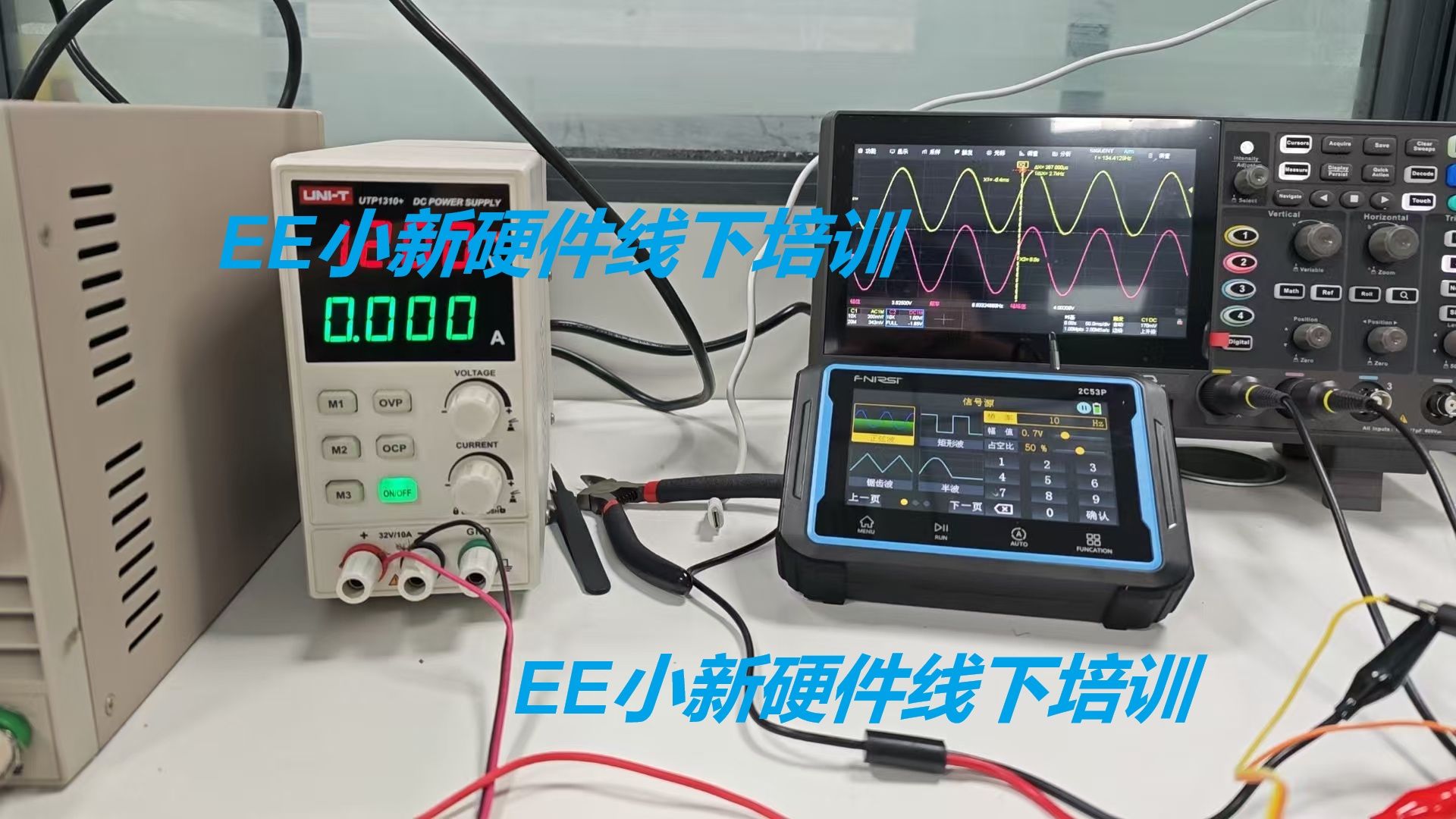

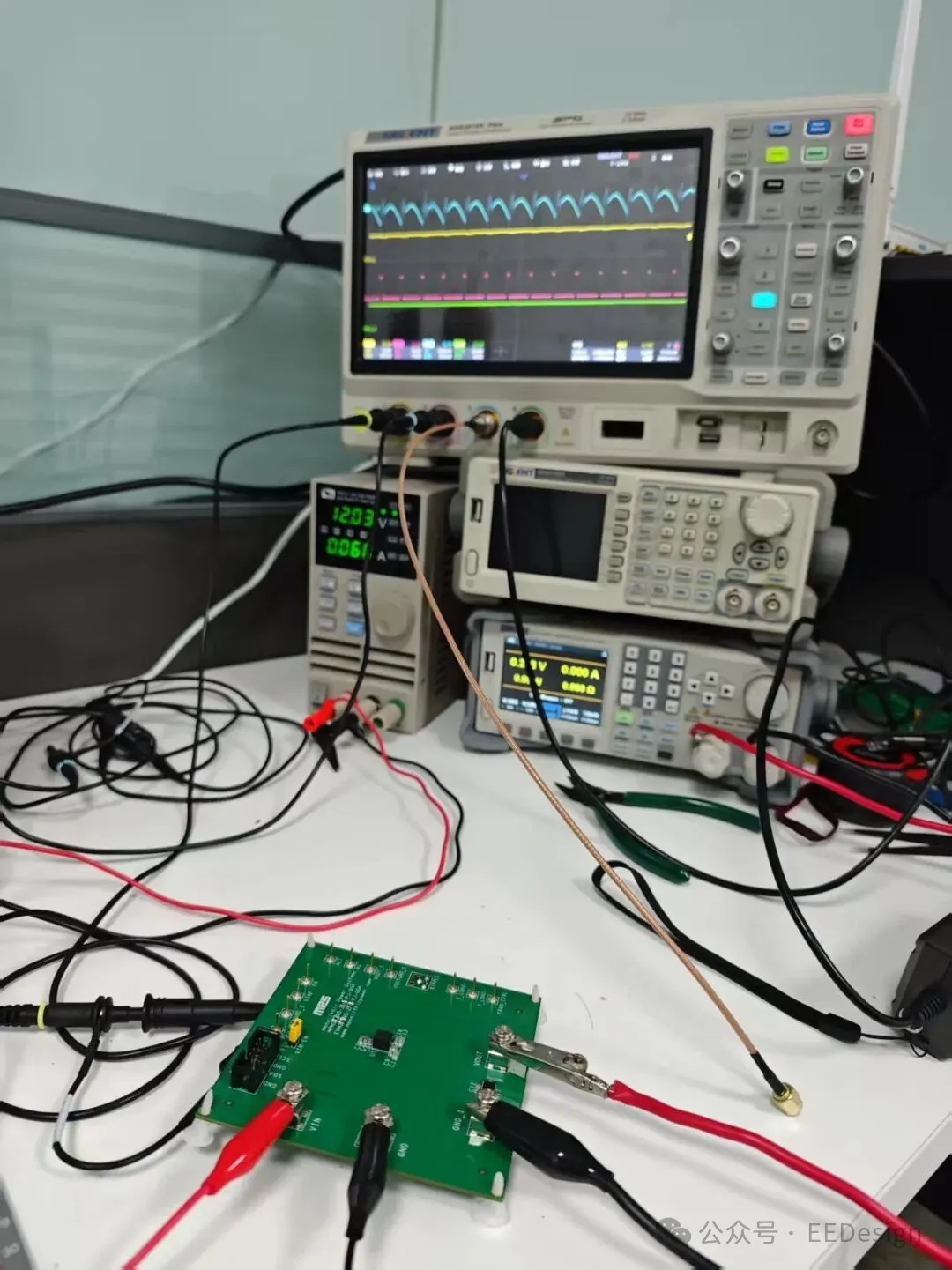

03 万用表/示波器/电子负载实操

万用表全功能实操：交直流压流/电阻/电容测量，蜂鸣档通断排查
示波器基础操作：探头校准、触发方式、刻度调节与波形捕捉
专项测试：纹波/噪声测量、单次瞬态信号（上电波形）捕捉
万用表+示波器组合测试基础电路，老师现场指导操作技巧

04 硬件需求分析专项学习

需求分析方法论：收集/拆解/转化/验证全流程讲解
需求分析文档编写规范，核心模块与撰写技巧
USB-Hub/智能灌溉/智能闹钟/物联网射频项目需求分析实操
学员实操编写需求文档，老师批改辅导+案例点评

第二阶段：技能进阶与专项深化

阶段目标：掌握硬件流程调试与故障排查方法，独立完成板级各类电源电路的设计/焊接/测试/仿真，能规范编写企业级硬件专业文档，形成扎实的硬件设计实操核心能力，能独立排查电路常见故障、完成板级电源设计与专业文档输出。

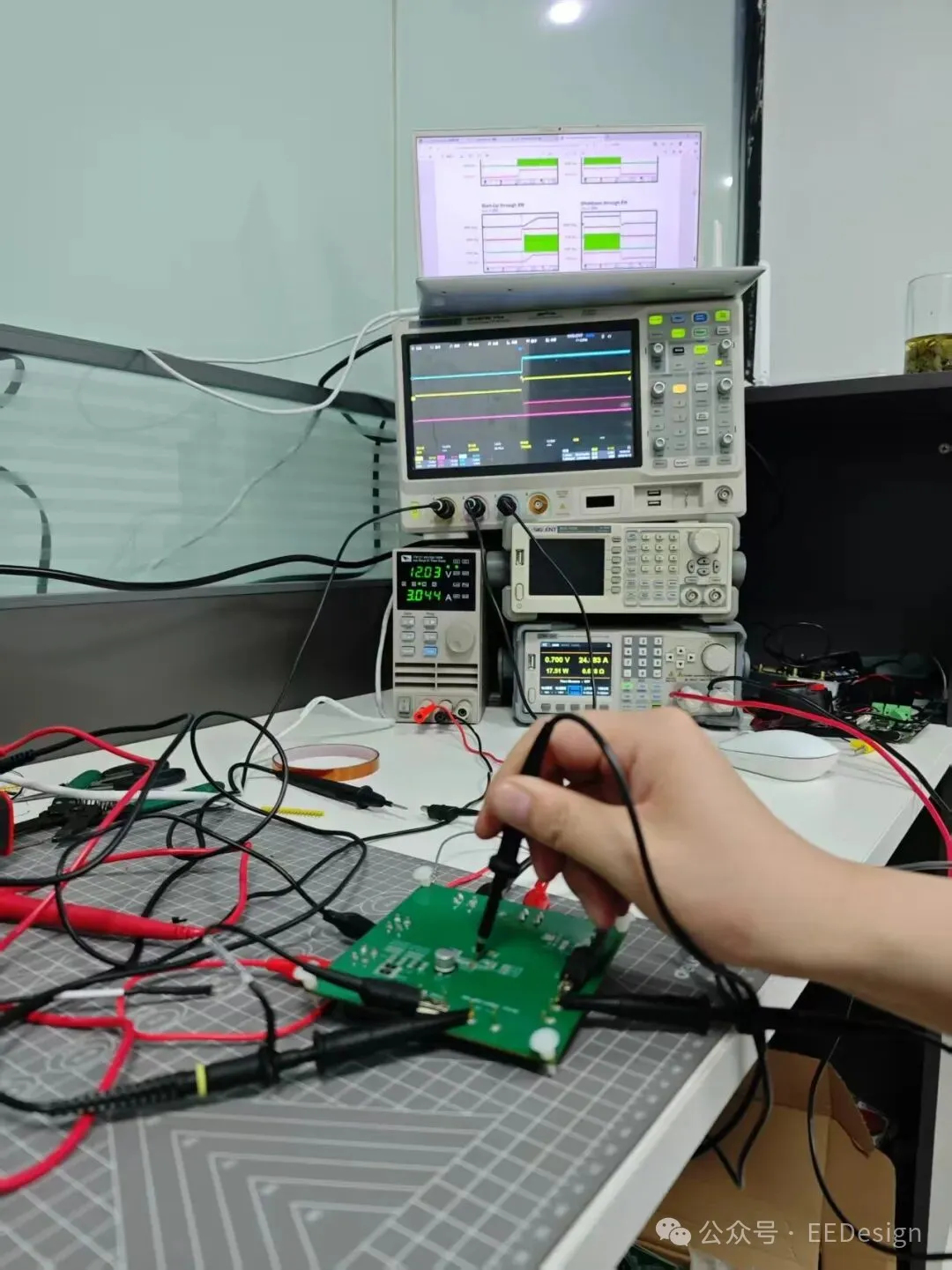

01 硬件调试与测试

硬件调试前准备：工具校准、电路静态检查、安全操作规范
基础检查：贴片焊接目视检查，短路/断路/电源纹波排查
核心器件测试：RESET引脚/晶振起振/CLK时钟信号测量

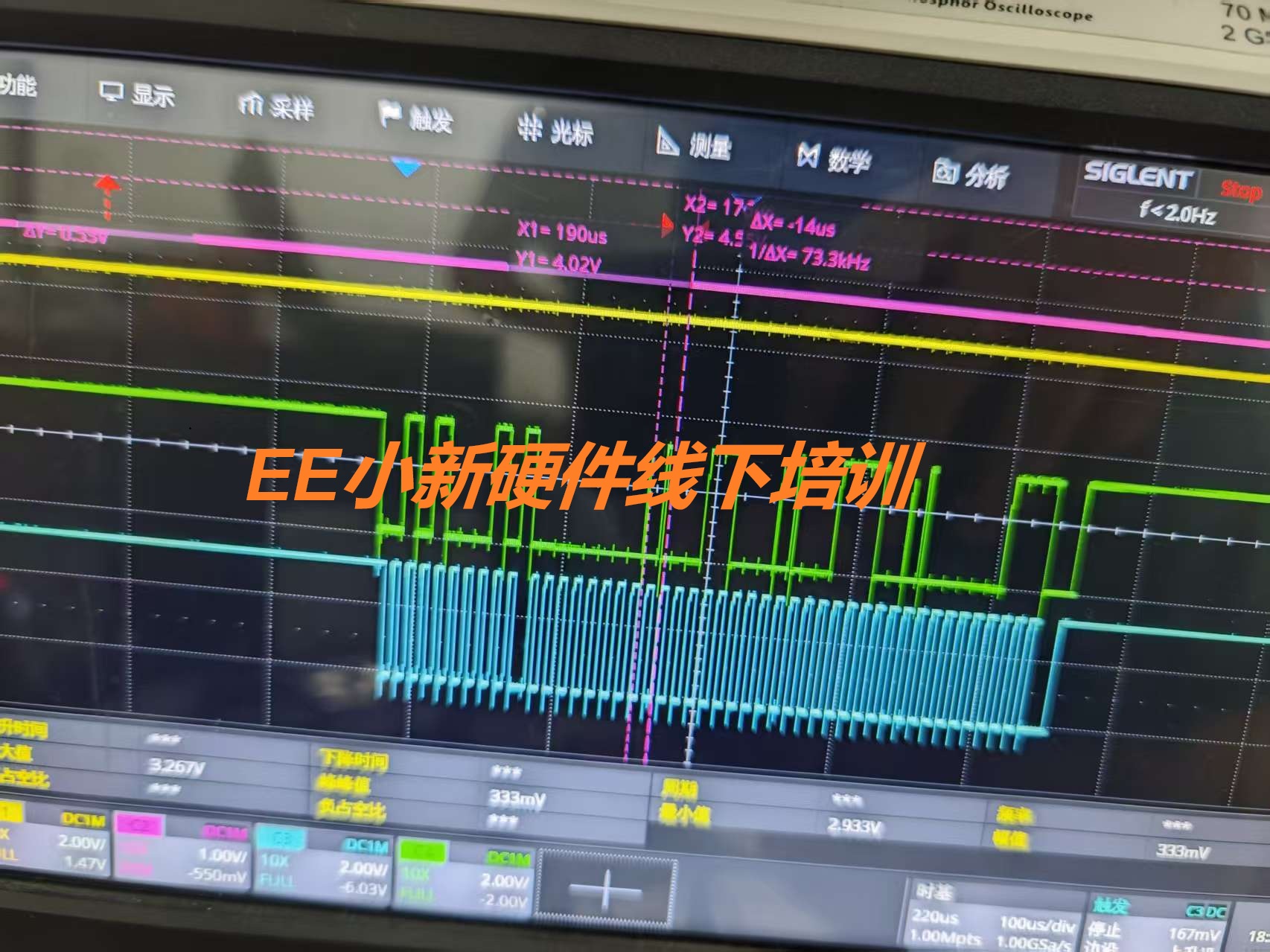

通信信号检查：I2C/SPI/UART总线波形测试与故障排查
整机测试：电源效率/上下电时序/待机/工作/满载功耗测量
常见故障案例分析：无输出/通信失败/启动异常排查思路拆解

02 板级电源电路设计

板级电源设计基础：拓扑选择、电压/电流指标规划、效率/纹波要求
LDO/BUCK/BOOST电路设计、芯片选型、外围电路参数计算
电源电路焊接实操，高频电路焊接技巧与焊点质量把控
Multisim仿真软件操作，LDO/DCDC电路仿真与波形分析
电源电路测试与优化：纹波/效率问题整改，实操提升电路性能

03 硬件专业文档编写

HSI软硬件接口文档：接口类型/引脚定义/时序要求编写实操
PCB Layout设计指导书、加工工艺要求说明书制作
项目需求文档、总体设计方案编写，电源框图绘制
企业级优秀文档案例参考，编写技巧与避坑点梳理

第三阶段：项目实战

阶段目标：独立完成从需求分析到设计/焊接/调试的完整硬件项目开发；掌握EMC/SI/PI高阶设计知识，能解决硬件设计高频专业问题，完全适配企业硬件工程师岗位需求。

01 智能闹钟项目

项目深度需求分析，输出标准化需求文档
核心元器件选型、IO引脚分配、上电时序规划
TFT LCD显示屏/I2S音频功放电路设计
PCB模块化布局与精细化抗干扰布线，DRC检查与设计优化
项目复盘，总结布局布线易错点与标准化设计思路

02 AI智能玩具项目

项目需求拆解与核心功能确认，元器件小型化/低功耗选型
音频功放/振动马达电路升级设计，提升产品体验
高密度模块化PCB布局，高频信号抗干扰布线实操
整板焊接、调试与功能测试，输出完整项目设计资料

03 物联网射频项目实战

射频项目需求分析，明确通信核心指标与器件专项选型
射频收发/匹配/供电电路设计与基础焊接测试

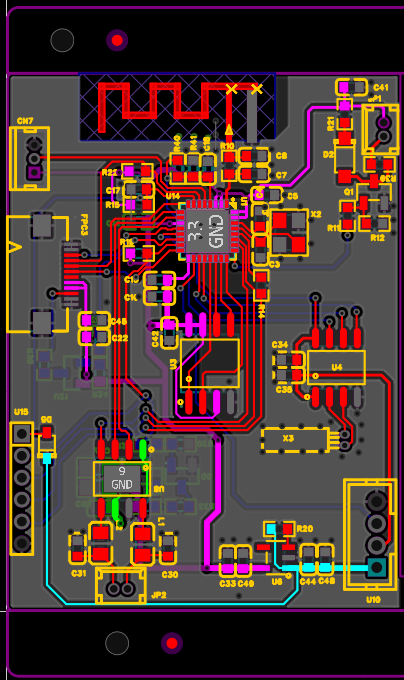

PCB射频专项设计：独立布局、阻抗匹配、接地设计
整板焊接与射频调试，优化匹配电路提升通信距离/稳定性

04 工控4G通讯硬件项目实战

工控领域项目特点，工业级硬件稳定性/抗干扰设计标准
华为MH5000 4G/5G模组学习：引脚定义/通信协议/供电要求
模组外围电路+主控+电源+接口模块整合设计
工业级PCB设计：抗干扰布局、强电/弱电隔离、三防设计考虑

05 EMC专项设计与整改

EMC核心概念，工业/消费电子EMC认证标准
ESD静电防护电路设计与元器件选型
传导/辐射干扰抑制原理，接地/屏蔽/滤波三大防护措施实操
实际项目EMC超标案例分析，整改思路与实操方法

06 信号完整性（SI/PI）设计

SI/PI核心概念，信号完整性关键参数理解与测试
反射/串扰/振铃/时序偏移成因分析与解决方法
传输线效应与阻抗匹配设计，眼图测试与信号质量优化
电源平面设计，PCB阻抗不连续点识别与优化
高频信号隔离布线，串扰规避实操技巧

第四阶段：复盘与面试辅导

阶段目标：融合前三阶段所有知识，梳理硬件设计标准化流程，复盘项目中的高频问题及解决方法，根据企业岗位需求模拟面试，实现知识落地与求职通关。

简历编写辅导：重点突出项目经历与专业技能，优化简历亮点
项目经历打磨：详细描述工作内容、使用技术、解决的问题、输出成果
发放硬件工程师常见基础/进阶面试题，核心考点解析
项目高频问题复盘，梳理设计/调试/仿真中的核心难点
1v1模拟面试：围绕硬件基础/元器件选型/电源设计/PCB/EMC/SI/PI全维度考核

2026硬件实战线下培训-第5期周末班
